电子枪灯丝通用加工工艺流程
一、原料备料
选用高纯难熔金属原材料（钼、钨、钽类棒材 / 丝材），核对纯度、线径、表面光洁度，剔除裂纹、氧化、划痕瑕疵料。
原料脱脂清洗：有机溶剂浸泡去除轧制油污、粉尘，纯水漂洗后低温烘干，避免表面杂质造成高温放电缺陷。
校直处理：细丝通过校直工装消除弯曲应力，保证线材直线度，为后续成型打底。

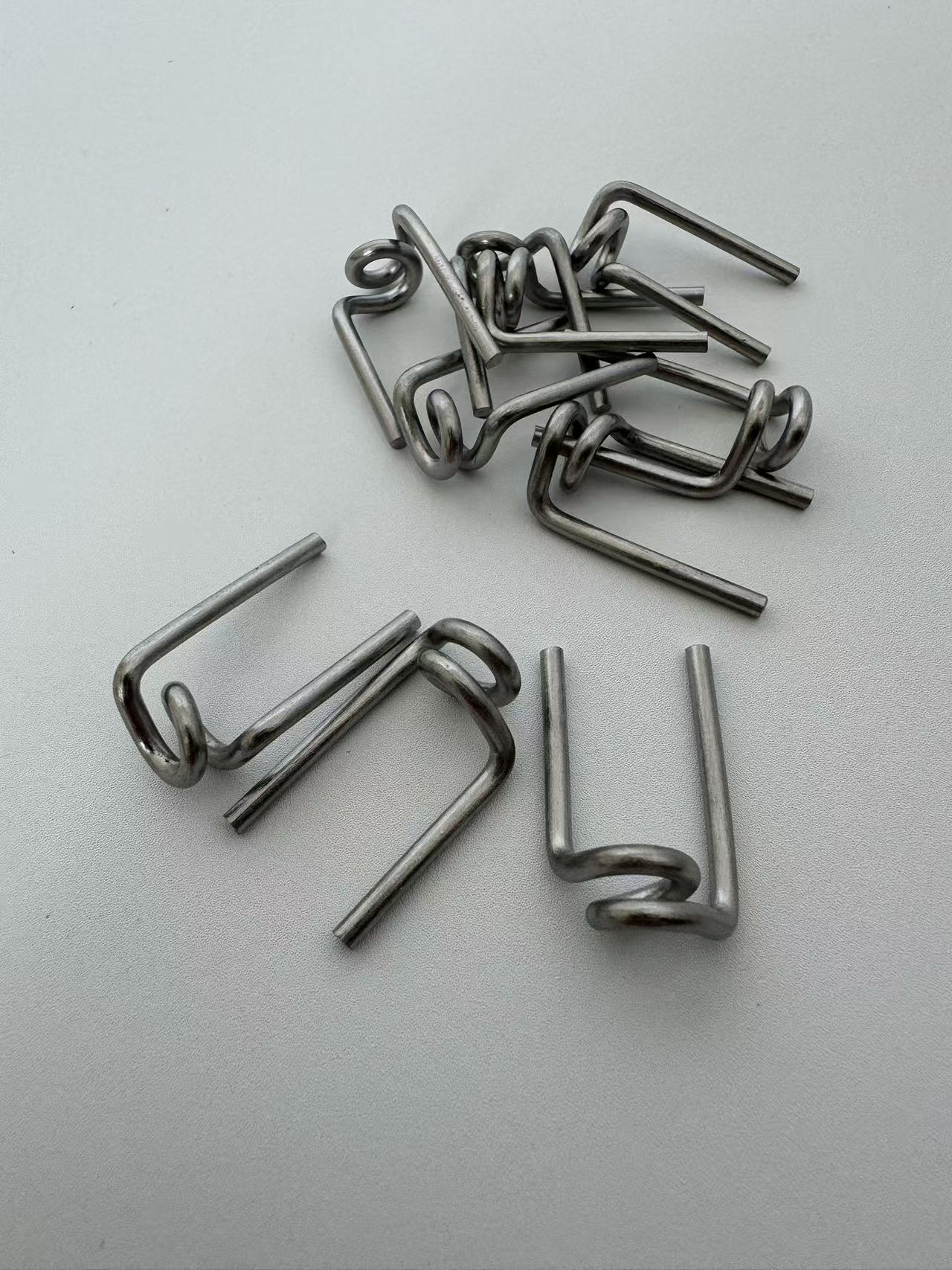

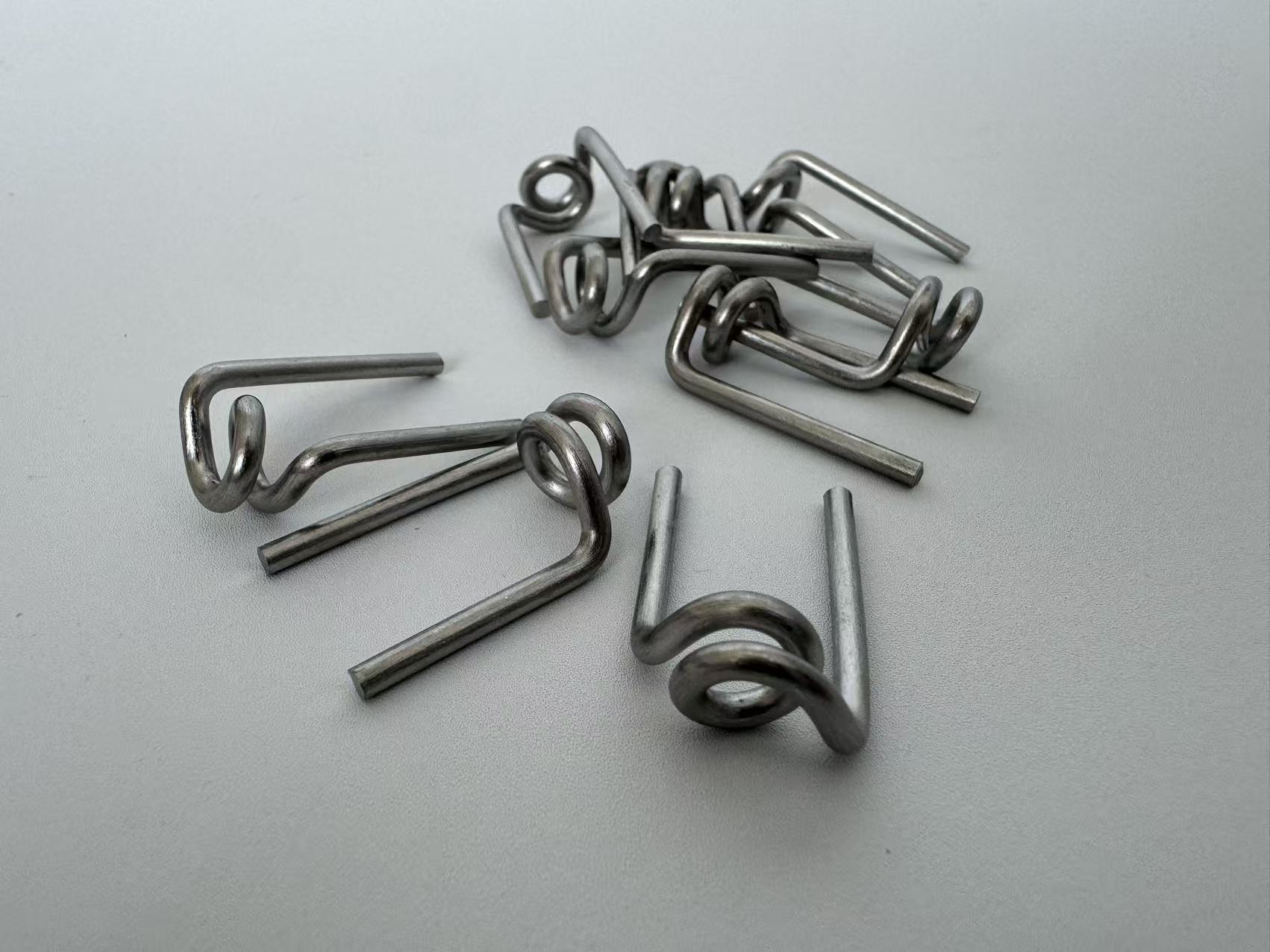

二、精密成型绕制
根据灯丝图纸规格，匹配对应芯轴模具，固定线材两端施加均匀微张力，防止线材拉伸变径。
数控绕丝设备匀速卷绕，加工螺旋型、发夹型、直热式等不同结构灯丝，控制螺距、圈数、内外径公差。
成型后切断下料，预留焊接装配端头，去除绕制产生的毛刺、飞边。
三、定型高温热处理
将成型灯丝装入真空热处理炉，隔绝空气防止氧化。
分段升温保温，释放绕制产生的内应力，稳定螺旋结构，避免高温工作时变形、松圈。
随炉缓慢冷却，出炉后检查螺距是否回弹、丝体有无开裂。
四、端头精加工
打磨 / 研磨灯丝两端焊接位，去除氧化层、表层硬化层，保证端头平整、无毛刺，提升后续焊接结合强度。
尺寸分选：卡尺、影像仪检测丝径、总长、螺旋外径、有效发热段长度，剔除超差件。
五、焊接装配（灯丝组件）
配套钼支撑片、钼支架等导电基材，工装定位固定灯丝与支架。
真空电阻焊 / 激光点焊完成结合，控制焊接电流与时间，防止细丝熔断、过焊脆裂。
焊后目视检查焊点：无虚焊、漏焊、熔穿、溢料堆积。
六、深度净化清洗
酸碱微蚀处理，去除加工、焊接产生的氧化皮、金属微粒。
多级纯水超声清洗，逐层冲净蚀刻残留；高纯酒精脱水，真空烘干，杜绝水渍残留。
七、真空老练激活（关键工序）
灯丝置于真空腔体，逐步施加阶梯式低电流预热，缓慢升温。
高温下释放材料内部吸附气体、表层杂质，完成表面净化激活，降低电子发射时的杂散气体、跳火风险。
老练完成后断电冷却，真空环境下暂存避免二次氧化。
八、全检分选与包装
外观全检：丝体断裂、螺距变形、焊点脱落、表面氧化一律剔除；
抽样电学性能测试：通电稳定性、发热均匀度、发射一致性筛查；
合格品分规格装盘，真空防潮封装，隔绝空气存放。
工艺核心管控要点
全程严控氧化：成型、热处理、老练工序必须真空 / 惰性气氛环境；
应力控制：绕制张力、热处理升降温速率、焊接热输入均需平缓，防止细丝断裂变形；
洁净度管控：所有工装、清洗介质无杂质，避免后期电子枪使用时打火、发射不稳定。
上一篇：铟丝的应用范围
